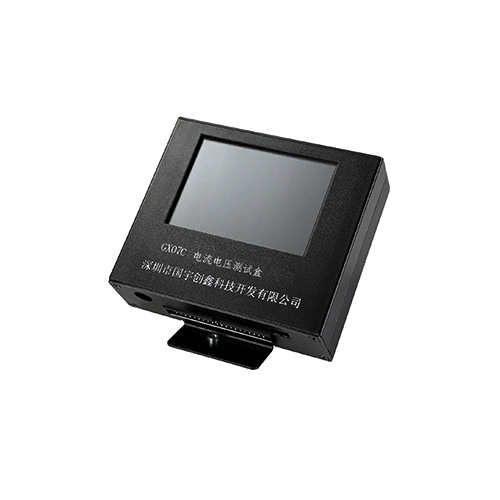

GX07C 是由深圳市国宇创鑫科技开发有限公司开发的一款适用监控显示屏电流电压的测试盒。GX07C 搭配 GX06、GX08、GX09 等点灯机使用时，可以同时监控 6 路电流电压，每路电流电压的监控范围通过软件设定。电流电压超过设定的范围，可通过测试盒的内置蜂鸣器报警。GX07C 自带一片 3.5 寸液晶显示屏，显示每路的电流电压值，同时显示设定的电流电压范围值。
GX07C 有 4 路监控通道属于高精度通道，监控的电流达到微安级别，很合适用于监控显示屏睡眠电流的场合。
|
工作电压 |
5V~7V(DC) |
工作电流 |
300ma |
|
工作温度 |
0°~45° |
操作方式 |
半自动或手动量程 |
|
测量方式 |
有效值 |
测量速度 |
6.3HZ(157ms)不含档位切换 |
|
输入电阻(VDD,VCC,VSP,VSN) |
47Ω(uA) |
0.5Ω(mA) |
0.05Ω(A) |
|
输入电阻(BL[0,1,2]) |
0.05Ω |
输入电阻 (BL [3]) |
0.2Ω |
|
输入电阻(OTP) |
0.2Ω |
其他功能 |
数据存储,TTL 串口控制 |
|
|
|
测量范围 |
精度 |
|
电压 |
VDD |
1.4V~6.5V(DC) |
±(0.5%FS+2) |
|
VCC |
1.4V~6.5V(DC) |
±(0.5%FS+2) |
|
|
VSP |
1.4V~11V(DC) |
±(0.5%FS+2) |
|
|
VSN |
-1.4V~11V(DC) |
±(1.0%FS+4) |
|
|
BL |
2.0V~38V(DC) |
±(1.0%FS+6) |
|
|
OTP |
2.0V~26V(DC) |
±(1.0%FS+4) |
|
|
电流 |
VDD |
5.0uA~240uA |
±(1.0%FS+2) |
|
200uA~1500uA |
±(1.0%FS+2) |
||
|
0.2mA~30mA |
±(1.0%FS+5) |
||
|
25mA~180mA |
±(1.0%FS+1) |
||
|
170mA~280mA |
±(1.0%FS+2) |
||
|
240mA~999mA |
±(2.0%FS+1) |
||
|
VCC |
5.0uA~240uA |
±(1.0%FS+2) |
|
|
200uA~1500uA |
±(1.0%FS+2) |
||
|
0.2mA~30mA |
±(1.0%FS+5) |
||
|
25mA~180mA |
±(1.0%FS+1) |
||
|
170mA~280mA |
±(1.0%FS+2) |
||
|
240mA~999mA |
±(2.0%FS+1) |
||
|
VSP |
5.0uA~240uA |
±(1.0%FS+2) |
|
|
200uA~1500uA |
±(1.0%FS+2) |
||
|
0.2mA~30mA |
±(1.0%FS+5) |
||
|
25mA~180mA |
±(1.0%FS+1) |
||
|
170mA~280mA |
±(1.0%FS+2) |
||
|
240mA~999mA |
±(2.0%FS+1) |
||
|
VSN |
10.0uA~240uA |
±(1.0%FS+10) |
|
|
200uA~1500uA |
±(1.0%FS+5) |
||
|
0.2mA~30mA |
±(1.0%FS+10) |
||
|
25mA~180mA |
±(1.0%FS+5) |
||
|
170mA~280mA |
±(1.0%FS+10) |
||
|
240mA~999mA |
±(2.0%FS+10) |
||
|
BL[0,1,2] |
2.0mA~220mA |
±(1.0%FS+3) |
|
|
210mA~2200mA |
±(1.0%FS+3) |
||
|
BL[3] |
0.6mA~75mA |
±(1.0%FS+3) |
|
|
65mA~500mA |
±(1.0%FS+3) |
||
|
OTP |
0.5mA~70mA |
±(1.0%FS+3) |
|
|
60mA~500mA |
±(1.0%FS+3) |
