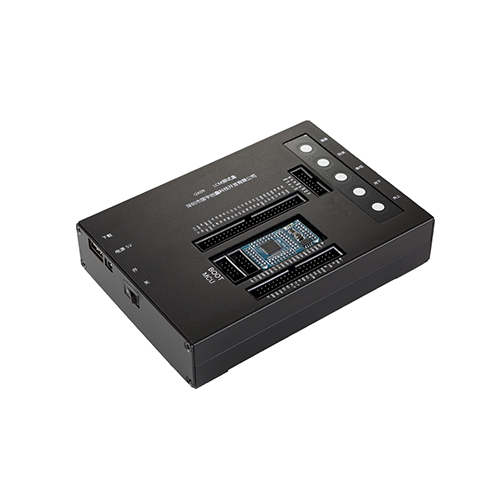

GX09C

GX09C 是由深圳市国宇创鑫科技开发有限公司开发的一款适用于 LVDS、MIPI（1lane/2lane/3lane/4lane）MIPI、EDP接口 LCM 测试专用系统，支持 HD(720*1280)、FHD(1080*1920)、FHD+(1080*2160)、FHD+(1080*2400)等高解析度 LCM，本系统采用 Altera 公司第四代核心处理器，搭配 SDRAM、Nand Flash、USB Bridge、Key Board、Power、Backlight driver 等外围电路构成硬件平台。软件由 PC 端 APP: LCD Studio 集成开发环境组成，图形化调整 HBP/HFP/VBP/VFP/HPW/VPW 等时序参数，动态显示帧率，智能化自动设置 SSD2828 内部寄存器配置，无需软件人员配置内部寄存器。整个开发平台人机界面简单易懂，使用者只要了解简单的 C 语言语法基础即可操作调试，实现在线调试、烧录、及脱离 PC 工作。

GX09C 搭配我司开发的 Flicker探头可组成单点 Flicker 或多点 Flicker 检测烧录系统，可以动态检测 LCM的[敏感词] VCOM值并烧录；搭配我司开发的 RGB 视觉探头可组成 RGB 视觉检测烧录系统，可动态检测 LCM 的[敏感词] 3Gamma 值并烧录，同时可以监测 LCM 的亮度、色坐标、Gamma 曲线视觉信息。



业务咨询： 15986830102（陈先生）
查看文件



产品参数


工作电压(V)

5V~6.5V(DC)

工作电流

不带负载

~600mA

工作温度

15°C~40°C

带负载

0.6~2A

MIPI[敏感词]速率

1Ghz or 1.2Ghz

控制方式

触摸按键或行程开关

TE CABC  频率测量

10 HZ ~30KHZ

RESET 电压

1.8V or 2.85V

TE CABC  占空比测量

0~100%

硬件 ID测量范围

0~3.3V

TE CABC 电压测量

支持

硬件 ID测量精度

±0.2V

扩展 IO 口电压

可调 1.8 or 2.85V

实时电压监控与报警

支持





ADC 时间

41.8ms

支持接口

1~4Lane MIPI 、LVDS 、EDP 、RGB 、MCU 、SPI 、RGB+SPI

支持分辨率(60HZ)

WVGA(480*800) 、FWVGA(480*854) 、QHD(540*960) 、HD(720*1280) 、FHD(1920*1080)  、FHD+(2160*1080) 、FHD+(2246*1080)  、FHD+(2480*1080)等

输出电压



范围

精度

电流1

VDD

1.8V

±0.1V

300mA

VCC

2.85V or 3.3V or 5V

±0.1V (5V 除外)

300mA

VSP

1.2 ~ 16.0V

±1%+0.1V

200mA

VSN

-1.2 ~ -16.0V

±1%+0.1V

200mA

BL

(6~31V)&(0.1~270mA)

±1%+0.2mA

270mA2

AVDD

1.2 ~ 16.0V

±1%+0.1V

200mA

VGH

1.5 ~ 26.0V

±1%+0.2V

200mA

VGL3

同VSN

同VSN

同VSN

VCOM

0.1 ~ 4.5V

±1%+0.05V

50mA

5V

5V(外部电压)

NA

1.0A

1. 此处可输出电流为单路[敏感词]持续输出电流(标准测试条件下持续测试 1h 数据)。

2. BL 电流受功率影响30V 时[敏感词]输出电流为100mA，13V 以下可达到[敏感词]可设定电流270mA。

3. VGL 内部线路与VSN 连接在一起，也即 VSN 与 VGL 是同一网络。


①   VDD 电源规格



Typ

Limit

Units

输出

1.8

±0.1

V

空载纹波



<50

mV

带载纹波(200ma)



<50

mV

空载上电时间



<100

us

空载掉电时间

100



ms

持续供电电流

300



mA

瞬时供电电流



>600

mA

带载压降(200ma)



<0.03

V



②   VCC 电源规格



Typ

Limit

Units

输出4

2.85 or 3.3

±0.1

V

空载纹波



<50

mV

带载纹波(200ma)



<50

mV

空载上电时间



<100

us

空载掉电时间

100



ms

持续供电电流

300



mA

瞬时供电电流



>600

mA

带载压降(200ma)



<0.02

V

4. VDD 电压中的5V 为外部5V 电源输入通过开关电路接入,所以此参数在此表格中暂不进行记录.

③   VSP AVDD 电源规格



Typ

Limit

Units

输出

1.2 ~ 16.0V

±1%+0.1V

V

空载纹波



<50

mV

带载纹波(5.5V & 200ma)



<100

mV

带载纹波(15.0V & 150ma)



<100

mV

空载上电时间5



<0.1   or   <30

ms

空载掉电时间

100



ms

持续供电电流(5.5V)

200



mA

持续供电电流(15.0V)

100



mA

瞬时供电电流(5.5V)



>500

mA

瞬时供电电流(15.0V)



>300

mA

带载压降(200ma)



<0.03

V

5. 上电时间有两个模式,默认为快速上电模式


④   VSN VGL 电源规格



Typ

Limit

Units

输出

-1.2 ~ -16.0V

±1%+0.1V

V

空载纹波



<50

mV

带载纹波(-5.5V & 200ma)



<100

mV

带载纹波(-15.0V & 150ma)



<150

mV

空载上电时间6



<0.1   or   <30

ms

空载掉电时间

100



ms

持续供电电流(5.5V)

200



mA

持续供电电流(15.0V)

100



mA

瞬时供电电流(5.5V)



>500

mA

瞬时供电电流(15.0V)



>300

mA

带载压降(200ma)



<0.03

V

6. 上电时间有两个模式,默认为快速上电模式


⑤   VGH 电源规格



Typ

Limit

Units

输出

1.5 ~ 26.0V

±1%+0.1V

V

空载纹波



<50

mV

带载纹波(10V & 200ma)



<100

mV

带载纹波(25.0V & 100ma)



<150

mV

空载上电时间7



<0.1   or   <30

ms

空载掉电时间

100



ms

持续供电电流(5.5V)

200



mA

持续供电电流(15.0V)

100



mA

瞬时供电电流(5.5V)



>500

mA

瞬时供电电流(15.0V)



>300

mA

带载压降(200ma)



<0.05

V



⑥   VCOM 电源规格



Typ

Limit

Units

输出

0.1 ~ 4.5V

±1%+0.05V

V

空载纹波



<50

mV

带载纹波(3V & 10ma)



<50

mV

空载上电时间



<150

ms

空载掉电时间

100



ms

供电电流(3V)

35



mA

带载压降(20ma)



<0.015

V

7.上电时间有两个模式,默认为快速上电模式


⑦    BL 电源规格



Typ

Limit

Units

输出(V) 8

6V~31V

±2%+0.6V

V

输出(A)

0.1mA~270mA

±1%+0.2mA

mA

空载纹波9



<0.2

V

带载纹波(15V & 40ma)

0.2

<0.3

V

带载纹波(15V & 100ma)

0.4

<0.5

V

带载纹波(15V & 200ma)

0.8

<1.2

V

带载纹波(30.0V & 40ma)

0.4

<0.5

V

[敏感词]输出能力

(100mA & 30V)   ~    (270mA & 13V)

>3W

NA

空载上电时间

25

<50

ms

空载掉电时间

10

<20

ms

过压识别保护时间

30

<70

ms

过压识别电压

32

<33

V

8/9. BL 电压精度和空载纹波为恒压模式下测得,
