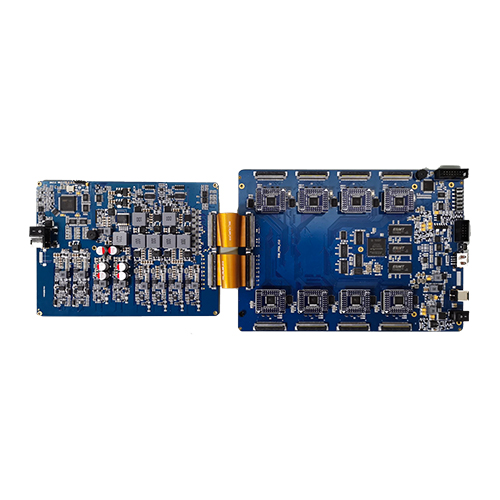

GYCX_1TO8_V3.0 是由深圳市国宇创鑫科技开发有限公司开发的一款适用于 MIPI-DPY（4Lane/8Lane）、MIPI-CPY（3Lane/6Lane）、LVDS（4Lane）、LVDS（8Lane）、RGB、EDP、SPI 信号接口的 TFTLCD 与 AMOLED 模组做老化与可靠性实验的专用系统。本系统支持 WVGA(480*800)、FWVGA(480*854)、QHD(540*960)、HD(720*1280)、FHD(1920*1200)、FHD+(2600*1080)、WQHD(1600*2560)等高解析度 LCM；本系统采用 Altera 公司第四代核心处理器，搭配 SDRAM、Nand Flash、USB Bridge、Key Board、Power、Backlight driver 等外围电路构成硬件平台，软件由 PC 端 APP: LCD Studio 集成开发环境组成，整个开发平台人机接口简单易懂，使用者只要了解简单的 C 语言语法基础即可操作调试，实现在线调试、烧录、及脱离 PC 工作。整个系统可同时点亮 8 片(4Lane MIPI-DPY/3Lane MIPI-CPY) 2600*1080 分辨率以下或 4 片(8Lane MIPI-DPY/6Lane MIPI-CPY) 1600*2650 分辨率的 LCM。整个系统采用模块化设计，便于更换维护；更换不同的桥接板，适用于不同信号接口的屏。

业务咨询： 15986830102（陈先生）

查看文件

产品参数

工作电压(V)	9V~18V(DC)
MIPI[敏感词]速率	1/1.2/1.5Ghz	控制方式	轻触开关
LVDS[敏感词]速率	800Mhz	RESET 电压	1.8V or 2.85V
EDP速率	1.62Ghz 、2.7Ghz
FHD 以下彩图	32 张
FHD彩图	16 张
支持接口	1~4通道 MIPI-DPY 、8通道 MIPI-DPY 、3/6通道 MIPI-CPY 、 4通道 LVDS 、8 通道 LVDS 、 1/2/4 通道 EDP 、RGB 、MCU 、SPI 、RGB+SPI
支持分辨率 (60Hz~144Hz)	WVGA(480800) 、FWVGA(480854) 、QHD(540960) 、HD(7201280) 、FHD(19201080) 、FHD+(23401080) 、FHD+(26001080) 、WQHD+(16002560)等
输出电压		范围	精度	电流1
	VDD	1.2V~11V	±1%±0.1V	2000mA
	VCC	1.2V~11V	±1%±0.1V	2000mA
	VSP	1.2V~11V	±1%+0.1V	2000mA
	VSN	-1.2 ~ -11V	±1%+0.1V	2000mA
	BL	(6~40V)&(8~320mA)*8	±1%+0.2mA	320mA
	AVDD	1.5 ~ 26.0V	±1%+0.2V	1000mA
	VGH	1.5 ~ 26.0V	±1%+0.2V	1000mA
	VGL	-1.0 ~ -11V	±1%+0.1V	1500mA
	VCOM	1.2 ~ 11V	±1%+0.1V	2000mA
	12V	12V(外部电压)	NA	1.0A

GYCX_1TO8_V3.0系统的检修检测方法：

由于可靠性实验通常是在高温高湿的环境下进行，做一次实验的时间是几天或者 10 几天，甚至更长；所以每做完一次实验后建议做以下几点

处理：

1. 观察电路板与元器件外观情况，如果出现变形、弯折、烧焦、腐蚀、脱落等现象。建议对此电路板报废，不再使用。

2. 对 PCB 板上的跳线帽，电源座子、开关等进行检查，如果这些器件比较松动，接触不好，直接更换这些器件。

3. 检查每路驱动LCM接口输出的电流电压，如 IOVCC、VCC、VSP、VSN、REST、BL。

4. 建议使用 GX07C 电流电压表测试盒对GYCX_1TO8_V3.0 每路输出的电流电压进行检测，这些电流电压值很直观的显示在 GX07 的显示屏上。如图是 GX07 电流电压表测试盒测试画面。
